Zhaowei Machinery & Electronics Co., Ltd.
mini-moteurs

Petits moteurs électriques miniatures

catégorie de produit

Gear Motor

ZHAOWEI has designed and optimized precision spur gears and planetary gearboxes that can be customized for the desired motors, such as DC motors, BLDC Motors, stepper Motors, Coreless motors etc. There are three different transmission changes available for the gearbox structure:two-stage,three-stage and four-stage.Depending on you unique requirements,you can choose the reduction ration,output speed and torque.
Type de moteur :
Moteur CC à balais
Moteur CC sans balais
Moteur pas à pas
Moteur sans noyau
Moteur à vis sans fin
Type d'équipement :
Engrenage planétaire
Pignon droit
Équipement en plastique
Équipement métallique
Diamètre Plage de tension
(V)
Plage de vitesse nominale
(tr/min)
Plage de couple max. Taux de réduction Spécification
(mNm) (gf.cm) Plastique Métal
3,4 mm 3V personnalisation 4.90mNm 50gf.cm 5-625 pdf download Details
4,3 mm 3V personnalisation 13,72 mNm 140gf.cm 6-1296 pdf download pdf download Details
6mm 3-12V 4-1563 tr/min 24.51-58.83mNm 250-600gf.cm 4.8-1707.9 pdf download pdf download Details
8mm 3-12V 14-3361tr/min 4.90-73.55mNm 50-750gf.cm 3.6-809.1 pdf download pdf download Details
10mm 3 - 24V 17-3917 tr/min 49.03-980.7mNm 500-1000gf.cm 3-809 pdf download pdf download Details
12mm 3-24V 6-1875 tr/min 1.96-198.13mNm 200-2000gf.cm 4-1296 pdf download pdf download Details
16mm 3-24V 6-1875 tr/min 294.2-490.33mNm 3000-5000gf.cm 4-1296 pdf download pdf download Details
20mm 3-24V 6-1875 tr/min 588.4-980.66mNm 6000-10000gf.cm 4-1296 pdf download pdf download Details
22mm 3-24V 6-1875 tr/min 784.53-1470.99mNm 8000-15000gf.cm 4-1296 pdf download pdf download Details
24mm 3-24V 6-1875 tr/min 1470.99-1961.32mNm 15000-20000gf.cm 4-1296 pdf download pdf download Details
28mm 3-24V 5-1658 tr/min 1470.99-3922.65mNm 15000-40000gf.cm 4-1296 pdf download pdf download Details
32mm 3-24V 7-469 tr/min 2941.98-4903.31mNm 30000-50000gf.cm 16-1078 pdf download pdf download Details
38mm 3-24V 4-1525 tr/min 7845.29mNm 80000gf.cm 4-1526 pdf download Details

Famille de moteurs à engrenages modulaires ZHAOWEI

ZHAOWEI se concentre sur la recherche théorique et technologique dans le domaine du système de micro-entraînement, en intégrant la capacité de R&D et l'expérience dans les pièces d'engrenage de précision, les modules de micro-transmission et les systèmes d'entraînement électroniques, ZHAOWEI continue de créer des produits innovants et de faire des percées pour fournir aux clients avec de meilleures solutions d'entraînement.

Réducteur de précision

ZHAOWEI développe des réducteurs modulaires hautes performances pour compléter chacune de ses technologies de moteur, de la technologie planétaire à couple élevé dans une variété de matériaux aux engrenages supr à faible jeu, ZHAOWEI a la bonne solution

Combinaison de matériaux exceptionnelle et rapport qualité-prix optimal.

Série d'engrenages planétaires

Module Tension
(V)
Taux de réduction Vitesse nominale (tr/min) Couple nominal
(gf.cm)
Longueur totale
(mm)
MD004004 3V 6-1296 personnalisation 140gf.cm 11,78-16,32 mm
PD006006 3-12V 4.8-1707.9 4-1563 tr/min 250-600gf.cm 23,7-30,9 mm
PD008008 3-12V 3.6-809.1 14-3361tr/min 50-750gf.cm 23,1-31,2 mm
PD010010 3 - 24V 3-809 17-3917 tr/min 500-1000gf.cm 24,7-34,0 mm
PD012012 3-24V 4-1296 6-1875 tr/min 200-2000gf.cm 24,5-35,9 mm
PD016016 3-24V 4-1296 6-1875 tr/min 3000-5000gf.cm 38,4-48,3 mm
PD020020 3-24V 4-1296 6-1875 tr/min 6000-10000gf.cm 42,7-58,6 mm
PD022022 3-24V 4-1296 6-1875 tr/min 8000-15000gf.cm 57,5-79,4 mm
PD024024 3-24V 4-1296 6-1875 tr/min 15000-20000gf.cm 49,3-69,45 mm
PD028028 3-24V 4-1296 5-1658 tr/min 15000-40000gf.cm 58,1-83,6 mm
PD032032 3-24V 16-1078 7-469 tr/min 30000-50000gf.cm 78,2-98,2 mm
MD038038 3-24V 4-1526 4-1525 tr/min 80000gf.cm 87,7-126,7 mm

Applications exceptionnelles de haute précision et à faible bruit.

Série d'engrenages droits

Module Modèle Rapport de réduction(tr/min) Plage de couple max.
(kg.cm)
Type de moteur Spécification
Moteur à engrenage droit de 16 mm MC016 13-1064:1 0,2-1,2 kg.cm Moteur CC à balais, moteur CC sans balais, moteur pas à pas, moteur sans noyau pdf download
Moteur à engrenage droit de 20 mm MC020 10-736:1 0,5-2,5 kg.cm Moteur CC à balais, moteur CC sans balais, moteur pas à pas, moteur sans noyau pdf download
Moteur à engrenage droit de 24 mm MC024 13-1064:1 0,7-9,0 kg.cm Moteur CC à balais, moteur CC sans balais, moteur pas à pas, moteur sans noyau pdf download
Moteur à engrenage droit de 28 mm MC028 13-764:1 1,0-4,0 kg.cm Moteur CC à balais, moteur CC sans balais, moteur pas à pas, moteur sans noyau pdf download
Moteur à engrenage droit de 37 mm MC037 12-1049:1 3.0-9.0 kg.cm Moteur CC à balais, moteur CC sans balais, moteur pas à pas, moteur sans noyau pdf download
Moteur à engrenage droit de 37 mm (arbre excentrique) MC037E 15-1236:1 0,5-2,5 kg.cm Moteur CC à balais, moteur CC sans balais, moteur pas à pas, moteur sans noyau pdf download

Personnalisation

ZHAOWEI développe des réducteurs modulaires hautes performances pour compléter chacune de ses technologies de moteur. De la technologie planétaire à couple élevé dans une variété de matériaux aux engrenages supr à faible acklash, ZHAOWEI a la bonne solution.

Lecteur de maison intelligente

La mise en réseau intelligente et l'automatisation de différents appareils et fonctions augmentent sensiblement le confort de vie dans la maison et le jardin et facilitent la vie quotidienne. Dans la maison en réseau, par exemple, des capteurs intelligents enregistrent des données importantes pour le contrôle automatique de la chaleur, de la lumière et de l'électricité. Des microdrives régulent la température du radiateur en conséquence ou ferment les volets.

moteur de rideau

Moteur de rideau électrique intelligent

ZHAOWEI intègre le frein dans le réducteur planétaire, ce qui rend le moteur plus facile à travailler, le bruit mieux contrôlé, le rideau év...
Poussette Moteur

Poussette Moteur

Le système d'entraînement pour poussette adopte la conception d'un moteur sans balais avec boîte de vitesses à transmission parallèle et emb...
moteur d'actionneur de serrure de porte

Moteur de verrouillage de porte intelligent

Le moteur à engrenages ZHAOWEI pour serrure intérieure intelligente permet un couple élevé, une taille compacte, un rendement élevé et un fo...
Pompe péristaltique pour laveur de sol

Pompe péristaltique pour laveur de sol

La pompe péristaltique ZHAOWEI tire parti de la boîte de vitesses planétaire, ce qui permet à l'épurateur de sol de fonctionner efficacement...
Systèmes d'entraînement pour écran rotatif de télévision

Systèmes d'entraînement pour écran rotatif de télévision

Ce système d'entraînement pour écran rotatif de télévision effectue un mouvement circulaire à travers une boîte de vitesses planétaire et un...
Systèmes de portes d'armoires coulissantes

Systèmes de portes d'armoires coulissantes

Le système intelligent d'entraînement de porte d'armoire coulissante de ZHAOWEI intègre un engrenage à vis sans fin et un embrayage électriq...
Moteur d'actionneur de fenêtre

Moteur d'actionneur de fenêtre

ZHAOWEI modifie le système de transmission pour obtenir des caractéristiques de faible bruit et de couple élevé et améliorer l'expérience de...

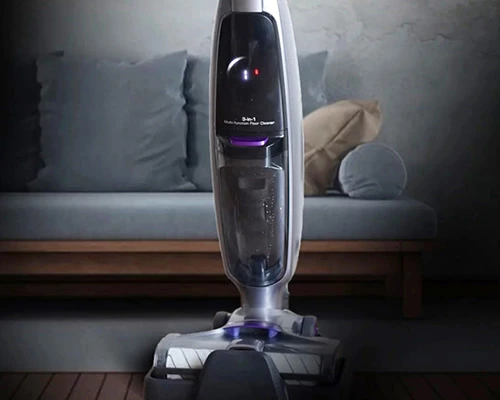

Moteur de nettoyeur de sol dur

Moteur de nettoyeur de sol dur

Le module d'entraînement pour sol dur de ZHAOWEI se compose d'un moteur à courant continu haute performance et d'un mécanisme de transmissio...
Moteur de verrouillage intelligent

Moteur de verrouillage intelligent

Le système d'entraînement à engrenages de porte intelligent ZHAOWEI permet un couple élevé, une taille compacte, un rendement élevé et un fo...
Moteur de pompe de toilette intelligent

Moteur de pompe de toilette intelligent

ZHAOWEI a développé une pompe à détergent qui peut être montée sur les toilettes intelligentes. Il peut pulvériser uniformément du détergent...

Commande de communication

La communication mobile sous forme de voix, de données et de vidéos devient de plus en plus importante. De plus, de nouvelles normes telles que les véhicules du réseau 5G ou les machines industrielles avec leurs centres de contrôle et garantissent ainsi des processus efficaces. Il existe deux domaines d'application pour les entraînements électromécaniques, en particulier dans l'industrie des télécommunications : Motoréducteurs pour l'alignement d'antennes cellulaires et satellites.

Moteur d'antenne de station de base

Moteur d'antenne de station de base

ZHAOWEI optimise le jeu entre la vis d'entraînement et l'écrou pour améliorer la transmission efficace de l'antenne de la station de base....
Moteur de verrouillage intelligent de l'armoire de la station de base

Moteur de verrouillage intelligent de l'armoire de la station de base

ZHAOWEI adopte un moteur pas à pas et un réducteur planétaire pour le verrou d'armoire intelligent de la station de base, améliorant ainsi l...

Conduite automobile

L'industrie automobile impose des exigences élevées aux entraînements électromécaniques : compacts, économes en énergie et silencieux. Nous développons avec vous des systèmes de micro-entraînement parfaitement adaptés pour vos fonctions de sécurité et de confort innovantes dans les futurs modèles de véhicules.

Moteur du système de freinage antiblocage (ABS)

Moteur du système de freinage antiblocage (ABS)

Le module d'entraînement ABS de ZHAOWEI peut assurer la stabilité de freinage du véhicule à tout moment....
Moteur de verrouillage de loquet de hayon automobile

Moteur de verrouillage de loquet de hayon automobile

Optimisez la boîte de vitesses de l'ensemble de la ligne de traction du hayon automobile et ajustez la structure de la ligne de commande pou...
Moteur de lève-vitre de voiture

Moteur de lève-vitre de voiture

Le motoréducteur à vis sans fin pour lève-vitre automobile est conçu et développé pour des clients désignés....
Moteur de rétroviseur latéral pliable de voiture

Moteur de rétroviseur latéral pliable de voiture

En tenant compte de la sécurité et du confort de conduite, nous avons conçu un système d'entraînement par moteur à engrenages après avoir an...
Moteur de haut-parleur de levage de voiture

Moteur de haut-parleur de levage de voiture

ZHAOWEI lance un système d'entraînement pour haut-parleur de levage de voiture et optimise la forme de la dent d'engrenage et la structure d...
Système d'entraînement pour actionneur de prise de charge

Système d'entraînement pour actionneur de prise de charge

Le motoréducteur ZHAOWEI pour verrou de pile de chargement comprend : une goupille de verrouillage et une partie d'exécution de verrouillage...
Moteur de direction assistée électrique (EPS)

Moteur de direction assistée électrique (EPS)

Le motoréducteur ZHAOWEI pour les systèmes EPS offre une stabilité et une fiabilité supérieures et convient à l'industrie automobile....
Moteur de frein de stationnement électrique (EPB)

Moteur de frein de stationnement électrique (EPB)

Le moteur à engrenages ZHAOWEI vient réduire l'impact du bruit et des vibrations sur les performances du module d'engrenage....
Moteur pas à pas de jauge automobile

Moteur pas à pas de jauge automobile

Le moteur à engrenages pas à pas à jauge automobile est conçu et développé pour des clients désignés....
Moteur d'actionneur d'amortisseur automobile

Moteur d'actionneur d'amortisseur automobile

Le moteur d'actionneur d'amortisseur automobile est conçu et développé pour des clients désignés....

Entraînement robotique intelligent

Divers actionneurs et capteurs sont intégrés dans des applications de fabrication automatisées. L'enchaînement de ces composants et la mise en service des systèmes doivent s'effectuer simplement et rapidement. Les systèmes d'entraînement ZHAOWEI peuvent être configurés de manière pratique et intégrés facilement et en toute sécurité à l'aide d'interfaces standardisées.

Moteur d'articulation de robot

Moteur d'articulation de robot

Pour répondre aux besoins des différents types d'articulations de robot développées avec la haute technologie moderne, ZHAOWEI propose diffé...
Moteur intelligent d'infirmière de robot

Moteur intelligent d'infirmière de robot

Le système d'entraînement intelligent du robot infirmier de ZHAOWEI améliore la fiabilité et réduit le coût total....
Moteur de base intelligent pour robot éducatif

Moteur de base intelligent pour robot éducatif

Sur la base des exigences des clients en matière de «tablette + base intelligente», ZHAOWEI conçoit et développe le motoréducteur pour la ba...
Moteurs servo d'avion modèle

Moteurs servo d'avion modèle

Le moteur de ZHAOWEI entraîne une série d'ensembles d'engrenages pour décélérer et transmettre à la plaque de gouvernail....

Entraînement d'équipement industriel

Les machines industrielles deviennent de plus en plus complexes en termes de fonctionnalité et de conception, tandis que leur taille reste la même. Les systèmes de contrôle de mouvement ZHAOWEI offrent la gamme complète de fonctions de systèmes de positionnement complets avec un minimum d'espace et de câblage. Ils se caractérisent par une densité de puissance élevée, une densité de couple élevée, une accélération rapide, un rendement élevé et un cycle de vie extrêmement long.

Moteur à tambour électrique pour convoyeur

Moteur à tambour électrique pour convoyeur

Les tambours moteurs de ZHAOWEI ont 4 modèles, dont la longueur varie de 150 mm à 500 mm, les diamètres varient de 40 mm à 60 mm....
Système d'entraînement pour pompe péristaltique

Système d'entraînement pour pompe péristaltique

Le système d'entraînement de la pompe péristaltique de ZHAOWEI contrôle les pinces à rouleaux pour presser le tuyau de fluide vers l'extérie...
Systèmes d'entraînement pour disjoncteur

Systèmes d'entraînement pour disjoncteur

Pour obtenir un couple de sortie élevé dans une petite taille, ZHAOWEI conçoit et développe un système d'entraînement de disjoncteur....
Systèmes d'entraînement pour mélangeur d'alimentation

Systèmes d'entraînement pour mélangeur d'alimentation

Le système d'entraînement adopte la conception d'un engrenage hélicoïdal à vis sans fin avec un rapport de transmission élevé pour correspon...
Systèmes d'entraînement pour vanne de commutation

Systèmes d'entraînement pour vanne de commutation

Le système d'entraînement convient aux produits qui nécessitent une capacité d'auto-verrouillage et nécessitent des coûts inférieurs à ceux ...
Systèmes d'entraînement pour vanne de régulation

Systèmes d'entraînement pour vanne de régulation

Le système d'entraînement de soupape de commande de ZHAOWEI a les caractéristiques d'une petite taille, d'une installation facile, d'une str...

Collecte de matériel médical

Microdrives pour pompes, outils portatifs, automatisation de laboratoire, appareils respiratoires et ventilateurs. Les moteurs à courant continu ZHAOWEI sont fiables, à faible vibration et stérilisables. Ils offrent toutes ces fonctionnalités tout en maintenant une densité de puissance et des niveaux d'efficacité élevés.

Systèmes d'entraînement pour l'agrafage chirurgical

Systèmes d'entraînement pour l'agrafage chirurgical

La micro boîte de vitesses pour l'agrafage chirurgical atteint un couple de sortie élevé avec une taille compacte et réalise un faible bruit...
Système de lavage de chirurgie orthopédique

Système de lavage de chirurgie orthopédique

Le système de micro-entraînement ZHAOWEI peut être utilisé pour régler le débit et la pression de rinçage pour la chirurgie orthopédique....
Systèmes d'entraînement pour pompe à perfusion intelligente

Systèmes d'entraînement pour pompe à perfusion intelligente

ZHAOWEI utilise une structure à vis sans fin hélicoïdale et un effet de pression de la pompe à perfusion pour inciter la tête télescopique d...
Micro Drive System pour pompe à insuline

Micro Drive System pour pompe à insuline

Le système d'entraînement de la pompe à insuline de ZHAOWEI s'appuie sur les caractéristiques particulières de la boîte de vitesses du réduc...

Lecteur électronique grand public

Les mouvements contrôlés électroniquement peuvent être trouvés presque partout. La grande variété de moteurs miniatures reflète le large éventail d'applications potentielles. Dans le domaine des entraînements miniatures en particulier, ZHAOWEI propose une gamme de produits standard puissants qui peuvent facilement maîtriser les tâches dans les applications électroniques grand public quotidiennes.

Moteur d'hydropulseur

Moteur d'hydropulseur

Le système d'entraînement d'hydropulseur ZHAOWEI adopte un moteur pour entraîner une boîte de vitesses avec une structure spécifique, et con...
Moteur de levage de caméra

Moteur de levage de caméra

Le motoréducteur de caméra fourni par ZHAOWEI comprend le système d'entraînement de levage avec des vis coaxiales et à arbre parallèle et le...
Moteur de caméra de téléphone plein écran

Moteur de caméra de téléphone plein écran

HAOWEI propose fièrement le moteur à engrenages (3,4 mm, 4 mm et 5 mm) qui peut être appliqué à la rotation et au levage des caméras de télé...

Électronique d'entraînement

ZHAOWEI propose une large sélection de moteurs avec électronique intégrée. Nos systèmes de contrôle de vitesse conviennent aux systèmes d'entraînement avec contrôle de vitesse et nos systèmes de contrôle de mouvement sont la solution idéale pour un contrôle précis de la vitesse de rotation ou des tâches de positionnement. Pour un positionnement et un contrôle de vitesse plus élevés, ZHAOWEI propose une large gamme d'encodeurs à combiner avec le portefeuille complet de ZHAOWEI DC, brushless, moteurs pas à pas et engrenage planétaire, engrenage droit et engrenage en plastique, engrenage en métal. Dans l'ensemble, notre gamme de moteurs avec électronique intégrée comprend des moteurs pour une très grande variété de scénarios d'application dans les espaces les plus réduits.

Encodeurs incrémentaux magnétiques et optiques

Codeurs incrémentaux de haute précision avec conception modulaire

Les codeurs incrémentaux de ZHAOWEI sont construits selon des principes optiques ou magnétiques ainsi qu'en version monopuce. Le codeur fournit deux signaux d'onde carrée déphasés de 90° avec jusqu'à 10 000 impulsions. Dans la version à 3 canaux, une impulsion d'indexation supplémentaire est disponible par tour de moteur.

incremental encoders

Codeur absolu pour commutation, contrôle de vitesse de rotation et contrôle de position

Informations d'angle absolu immédiatement après la mise en marche

En combinaison avec les moteurs à courant continu ZHAOWEI, le codeur absolu est idéal pour la commutation, la vitesse de rotation et le contrôle de position. Absolu signifie que chaque position d'arbre dans un tour se voit attribuer une valeur angulaire unique via l'encodeur.

Absolute encoder for commutation

Contrôleur de vitesse et contrôleur de mouvement

Les contrôleurs de vitesse ZHAOWEI sont spécialement conçus pour tirer le meilleur parti des moteurs à courant continu et sans balais ZHAOWEI

Ils sont compacts et faciles à utiliser et offrent un contrôle de vitesse précis et efficace. Les paramètres d'entraînement individuels sont simples à régler via un ordinateur et le logiciel gratuit ZHAOWEI Motion Manager

Speed Controller and Motion Controller

L'industrie automobile impose des exigences élevées aux entraînements électromécaniques : compacts, économes en énergie et silencieux. Nous développons avec vous des systèmes de micro-entraînement parfaitement adaptés pour vos fonctions de sécurité et de confort innovantes dans les futurs modèles de véhicules.

La mise en réseau intelligente et l'automatisation de différents appareils et fonctions augmentent sensiblement le confort de vie dans la maison et le jardin et facilitent la vie quotidienne. Dans la maison en réseau, par exemple, des capteurs intelligents enregistrent des données importantes pour le contrôle automatique de la chaleur, de la lumière et de l'électricité. Des microdrives régulent la température du radiateur en conséquence ou ferment les volets.

La communication mobile sous forme de voix, de données et de vidéos devient de plus en plus importante. De plus, de nouvelles normes telles que les véhicules du réseau 5G ou les machines industrielles avec leurs centres de contrôle et garantissent ainsi des processus efficaces. Il existe deux domaines d'application pour les entraînements électromécaniques, en particulier dans l'industrie des télécommunications : Motoréducteurs pour l'alignement d'antennes cellulaires et satellites.

Divers actionneurs et capteurs sont intégrés dans des applications de fabrication automatisées. L'enchaînement de ces composants et la mise en service des systèmes doivent s'effectuer simplement et rapidement. Les systèmes d'entraînement ZHAOWEI peuvent être configurés de manière pratique et intégrés facilement et en toute sécurité à l'aide d'interfaces standardisées.

Microdrives pour pompes, outils portatifs, automatisation de laboratoire, appareils respiratoires et ventilateurs. Les moteurs à courant continu ZHAOWEI sont fiables, à faible vibration et stérilisables. Ils offrent toutes ces fonctionnalités tout en maintenant une densité de puissance et des niveaux d'efficacité élevés.

Soins médicaux et de santé

Les mouvements contrôlés électroniquement peuvent être trouvés presque partout. La grande variété de moteurs miniatures reflète le large éventail d'applications potentielles. Dans le domaine des entraînements miniatures en particulier, ZHAOWEI propose une gamme de produits standard puissants qui peuvent facilement maîtriser les tâches dans les applications électroniques grand public quotidiennes.

Les machines industrielles deviennent de plus en plus complexes en termes de fonctionnalité et de conception, tandis que leur taille reste la même. Les systèmes de contrôle de mouvement ZHAOWEI offrent la gamme complète de fonctions de systèmes de positionnement complets avec un minimum d'espace et de câblage. Ils se caractérisent par une densité de puissance élevée, une densité de couple élevée, une accélération rapide, un rendement élevé et un cycle de vie extrêmement long.

Équipement industriel

Parlez-nous des exigences de votre candidature

L'équipe ZHAOWEI est heureuse de vous aider à choisir le bon micro moteur à engrenages pour optimiser votre application. Veuillez remplir le formulaire ci-dessous avec les informations nécessaires et notre représentant vous répondra dans les plus brefs délais.

Service client

Les systèmes de micro-entraînement de ZHAOWEI s'appliquent dans divers domaines du monde entier pour fournir la puissance, la précision et l'efficacité aux solutions de mouvement. Nos équipes de vente et d'assistance technique sont prêtes à vous aider pour toutes vos questions, y compris les devis, l'assistance aux applications et la configuration du produit. Veuillez soumettre vos exigences via notre formulaire de service personnalisé pour assurer une réponse plus rapide.
