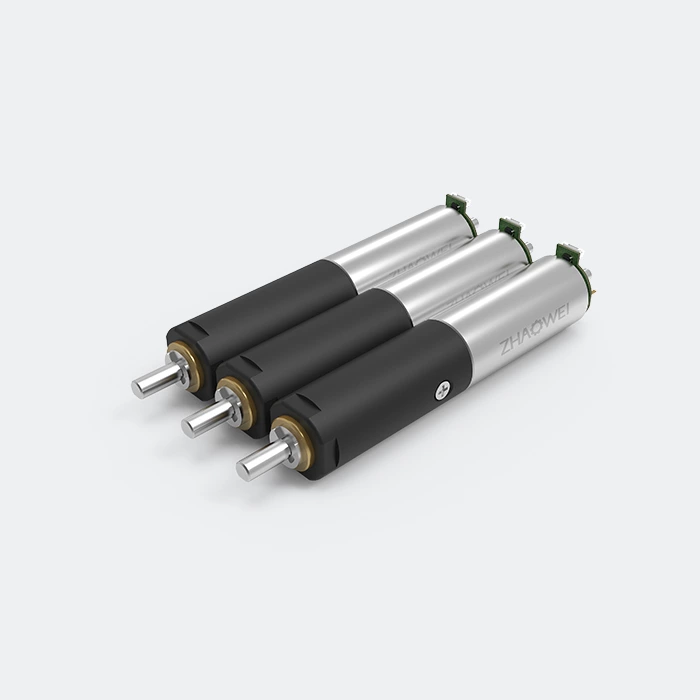

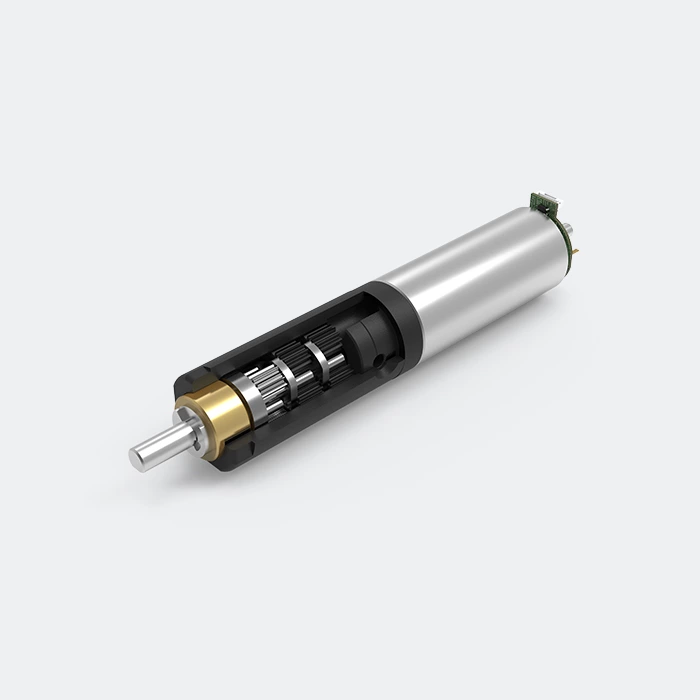

6mm Réducteur planétaire en plastique
Modèle: ZWBPD006006
· Micro entraînement compact et à haute efficacité
· Densité de couple plus élevée que les motoréducteurs à engrenages droits
- Tension
- 3-12V
- Vitesse nominale
- 4-1563rpm
- Température de fonctionnement
- -20…+85℃
- Ratio de réduction
- 4-1296
- puissance transmissible maximale
- 0.2W
- couple continu maximum
- 0.25Nm
Feuille de date pdf
Spécifications du réducteur:
| Roulement | Palier fritté imprégné d'huile | Roulement |
|---|---|---|
| Jeu axial | ≤ 0.3 mm | ≤ 0.3 mm |
| Charge radiale de l’arbre de sortie | ≤ 0.3 N | ≤ 4 N |
| Température de fonctionnement | -20℃ ~ +85℃ | |
Paramètre:
| Étages du réducteur | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Rapport de réduction | 5/6 | 23/31/41 | 110/148/198/266 | 531/711/952/12751708 |
| Couple nominal maximal du réducteur (gf·cm) | 250 | 250 | 250 | 250 |
| Couple instantané du réducteur (gf·cm) | 600 | 600 | 600 | 600 |
| Rendement du réducteur(%) | 85 | 72 | 57 | 49 |
| Longueur(mm) | 9.7 | 12.1 | 14.5 | 16.9 |
| Jeu d’engrenage | ≤ 3° | |||

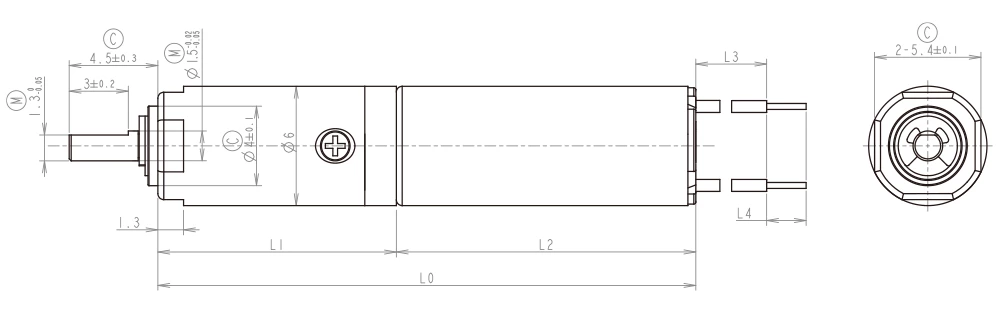

Disegno:
Specifiche del motore:
| Motori (opzionali) | Moteur sans noyau, Moteur pas à pas |
| Tensione (opzionale) | 3-12V |
| Velocità di ingresso | ≤30,000rpm |
| Corrente | 100mA max |
Leistungsdaten:
| Modèle | Vitesse nominale (rpm) |
Vitesse maximale (rpm) |
Couple nominal maximal (gf.cm) |
Couple instantané maximal (gf.cm) |
Rapport de réduction | Longueur du réducteur (L1) (mm) |
Longueur totale (L) (mm) |
|---|---|---|---|---|---|---|---|
| ZWBPD006006-5 | 1563 | 6250 | 250 | 600 | 4.8 | 9.7 | 23.7 |
| ZWBPD006006-6 | 1166 | 4666 | 250 | 600 | 6.43 | ||
| ZWBPD006006-23 | 326 | 1302 | 250 | 600 | 23.04 | 12.1 | 26.1 |
| ZWBPD006006-31 | 243 | 972 | 250 | 600 | 30.86 | ||
| ZWBPD006006-41 | 181 | 726 | 250 | 600 | 41.33 | ||
| ZWBPD006006-110 | 68 | 271 | 250 | 600 | 110.6 | 14.5 | 28.5 |
| ZWBPD006006-148 | 51 | 203 | 250 | 600 | 148.1 | ||
| ZWBPD006006-198 | 38 | 151 | 250 | 600 | 198.4 | ||
| ZWBPD006006-266 | 28 | 113 | 250 | 600 | 265.7 | ||
| ZWBPD006006-531 | 14 | 57 | 250 | 600 | 530.8 | 16.9 | 30.9 |
| ZWBPD006006-711 | 11 | 42 | 250 | 600 | 711 | ||
| ZWBPD006006-952 | 8 | 32 | 250 | 600 | 952.2 | ||
| ZWBPD006006-1275 | 6 | 24 | 250 | 600 | 1275.2 | ||
| ZWBPD006006-1708 | 4 | 18 | 250 | 600 | 1707.9 |
* The above specifications are subject to change without prior notice. They are for reference only and can be customized as required.
