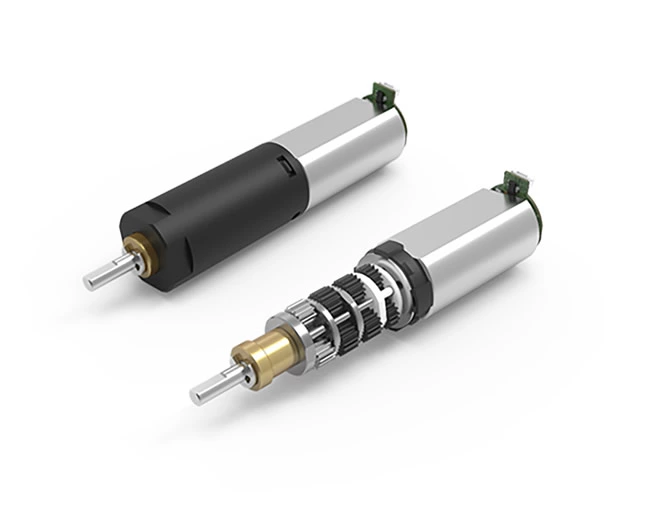

Moteur à engrenages sans balais
Le moteur à courant continu sans balais (moteur BLDC) présente les caractéristiques d'une faible interférence, d'un faible bruit et d'une longue durée de vie, et est devenu un produit largement utilisé. Basé sur ses excellentes performances, il est associé à un réducteur planétaire de haute précision, qui améliore considérablement le couple du moteur et réduit la vitesse, adapté à de nombreux domaines d'application.
Selon les différents matériaux de la boîte de vitesses, nous distinguons le moteur à engrenages sans balais en métal et le moteur à engrenages en plastique, le moteur à engrenages sans balais en métal a un couple plus élevé ; Sa conception unique du moteur à engrenages BLDC de ZHAOWEI offre plusieurs avantages clés :
- Taille compacte, faible bruit
- Large gamme de tensions parmi lesquelles choisir
- Diamètres aussi petits que 12 mm
- Vitesse nominale aussi basse que 4 tr/min
- Couple jusqu'à 7845,29 mNm
- Couple élevé, faible vitesse
- Capacité à résister aux environnements difficiles
- Longue durée de vie
Vous ne savez pas comment sélectionner le bon motoréducteur brushless ? Cliquez sur nos ressources de présentation ci-dessous ou contactez-nous. Notre équipe travaillera avec vous pour développer une bonne solution.
Moteur à engrenages sans balais standard
| Diamètre | Plage de tension (V) |
Plage de vitesse nominale (tr/min) |
Plage de couple maximum | Taux de réduction | Spécification | |
|---|---|---|---|---|---|---|
| (mNm) | (gf.cm) | |||||
| Moteur sans balais de 12 mm | 3-24V | 6-1875 tr/min | 19.61-196.13 mNm | 300-2000 gf.cm | 4-1296 |
|
| Moteur sans balais de 16 mm | 3-24V | 6-1875 tr/min | 294,2-490,33 mNm | 3000-5000 gf.cm | 4-1296 |
|
| Moteur sans balais de 20 mm | 3-24V | 6-1875 tr/min | 588,4-980,66 mNm | 6000-10000 gf.cm | 4-1296 |
|
| Moteur sans balais de 22 mm | 3-24V | 6-1875 tr/min | 784,53-1470,99 mNm | 8000-15000 gf.cm | 4-1296 |
|
| Moteur sans balais de 24 mm | 3-24V | 6-1875 tr/min | 1470.99-1961.32 mNm | 15000-20000 gf.cm | 4-1296 |
|
| Moteur sans balais de 28 mm | 3-24V | 5-1658 tr/min | 1470,99-3922,65 mNm | 15000-40000 gf.cm | 4-1296 |
|
| Moteur sans balais de 32 mm | 3-24V | 7-469 tr/min | 2941.98-4903.31 mNm | 30000-50000 gf.cm | 16-1078 |
|
| Moteur sans balais de 38 mm | 3-24V | 4-1525 tr/min | 7845,29 mNm | 80000 gf.cm | 4-1526 |
|

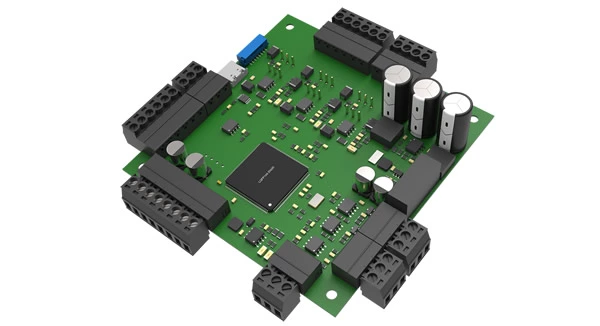

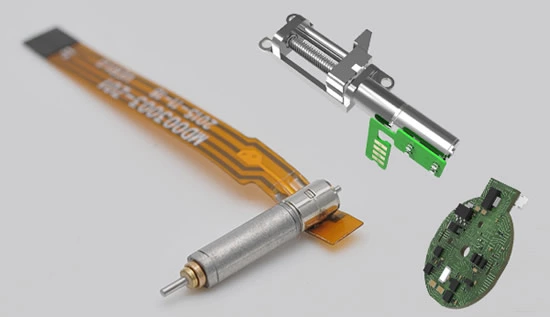

Accessoires disponibles
Cas personnalisé de moteur à engrenages sans balais
- Tension
- 12V
- Courant de charge
- 2.3A MAX
- Vitesse de chargement
- 4,8 ± 10 % tr/min
- Courant à vide
- 1.6A MAX
- Vitesse à vide
- 5,2 ± 10 % tr/min
- Ratio de réduction
- 1280
- Couple nominal maximum
- 15.0Nm
- Tension
- 24V
- Courant
- 1,22 A
- Vitesse nominale
- 34 tours
- Couple nominal max. (gf.cm)
- 4.2Nm
- Température de fonctionnement
- 0℃~60℃
- Angle de rotation
- 0°~360°
- Courant de charge
- 1.5A MAX
- Courant à vide
- 400mA MAX
- Vitesse à vide
- 5.2±10%
- Température de fonctionnement
- -20°C~40°C
- Bruit
- ≤48db
- Durée de vie
- > 300 000 fois
