24mm Réducteur planétaire en plastique
Modèle: ZWBPD024024
· Couple de sortie élevé
· Transmission à haute efficacité
· Faible bruit
- Tension
- 3-24V
- Vitesse nominale
- 4-1150rpm
- Température de fonctionnement
- -20…+85℃
- Ratio de réduction
- 4-1296
- puissance transmissible maximale
- 20W
- couple continu maximum
- 1.5Nm
Feuille de date pdf
Spécifications du réducteur:
| Roulement | Palier fritté imprégné d'huile | Roulement |
|---|---|---|
| Jeu axial | ≤ 0.2 mm | ≤ 0.2 mm |
| Charge radiale de l’arbre de sortie | ≤ 272 N | ≤ 272 N |
| Température de fonctionnement | -20℃ ~ +85℃ | |
Paramètre:
| Étages du réducteur | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Rapport de réduction | 4 / 6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| Couple nominal maximal du réducteur (gf·cm) | 15,000 | 15,000 | 15,000 | 15,000 |
| Couple instantané du réducteur (gf·cm) | 45,000 | 45,000 | 45,000 | 45,000 |
| Rendement du réducteur(%) | 85 | 65 | 53 | 47 |
| Longueur(mm) | 18.5 | 24.5 | 31.5 | 38.65 |
| Jeu d’engrenage | ≤3° Personnalisable | |||

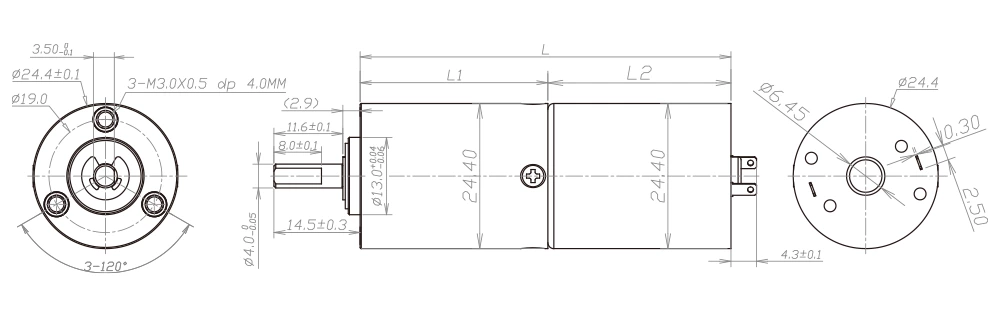

Dessin:
Spécifications du moteur:
| Moteurs (optionnels) | Moteur à courant continu à balais, Moteur à courant continu sans balais, Moteur sans noyau, Moteur pas à pas |
| Tension (optionnelle) | 3-24V |
| Vitesse d'entrée | ≤15,000rpm |
| Courant | 300mA max |
Données de performance:
Données de référence (Valeur nominale du moteur : 12V & 6000 rpm)Les données suivantes sont testées sur la base de la valeur nominale du moteur et sont fournies à titre indicatif uniquement.
| Modèle | Vitesse nominale (rpm) |
Vitesse maximale (rpm) |
Couple nominal maximal (gf.cm) |
Couple instantané maximal (gf.cm) |
Rapport de réduction | Longueur du réducteur (L1) (mm) |
Longueur totale (L) (mm) |
|---|---|---|---|---|---|---|---|
| ZWBPD024024-4 | 1150 | 1500 | 15000 | 45000 | 4 | 18.5 | 49.3 |
| ZWBPD024024-6 | 767 | 1000 | 15000 | 45000 | 6 | ||
| ZWBPD024024-16 | 288 | 375 | 15000 | 45000 | 16 | 24.5 | 55.3 |
| ZWBPD024024-24 | 192 | 250 | 15000 | 45000 | 24 | ||
| ZWBPD024024-36 | 128 | 167 | 15000 | 45000 | 36 | ||
| ZWBPD024024-64 | 72 | 94 | 15000 | 45000 | 64 | 31.5 | 62.4 |
| ZWBPD024024-96 | 48 | 63 | 15000 | 45000 | 96 | ||
| ZWBPD024024-144 | 32 | 42 | 15000 | 45000 | 144 | ||
| ZWBPD024024-216 | 21 | 38 | 15000 | 45000 | 216 | ||
| ZWBPD024024-256 | 18 | 23 | 15000 | 45000 | 256 | 38.65 | 69.45 |
| ZWBPD024024-384 | 12 | 16 | 15000 | 45000 | 384 | ||
| ZWBPD024024-576 | 8 | 10 | 15000 | 45000 | 576 | ||
| ZWBPD024024-864 | 5 | 7 | 15000 | 45000 | 864 | ||
| ZWBPD024024-1296 | 4 | 5 | 15000 | 45000 | 1296 |
* Les spécifications ci-dessus sont susceptibles d'être modifiées sans préavis. Elles sont fournies à titre indicatif et peuvent être personnalisées selon les besoins.
