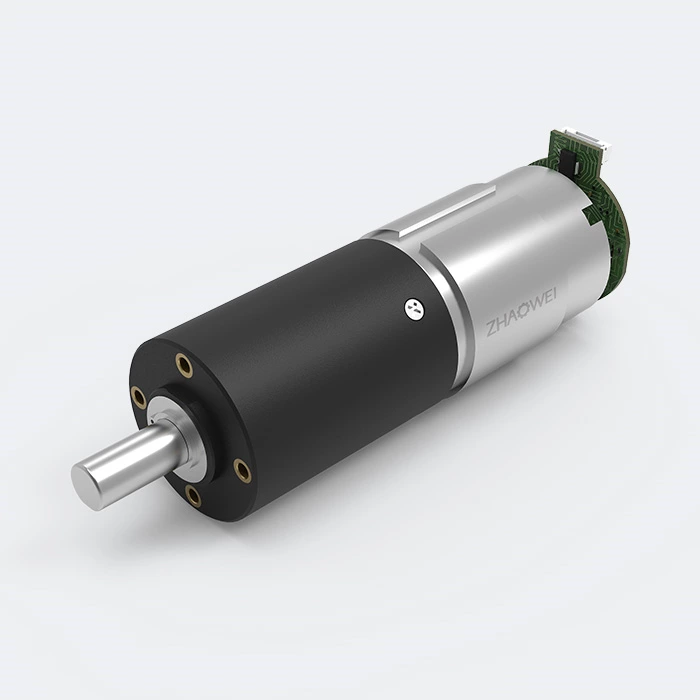

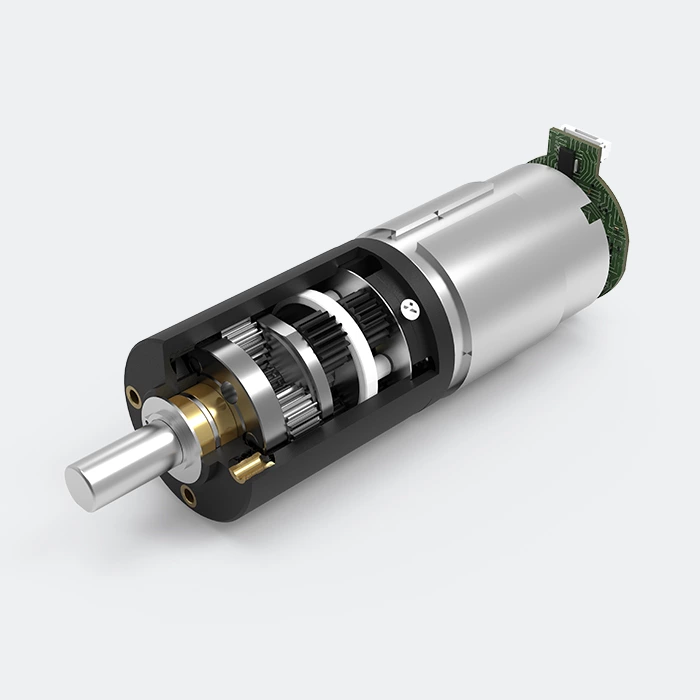

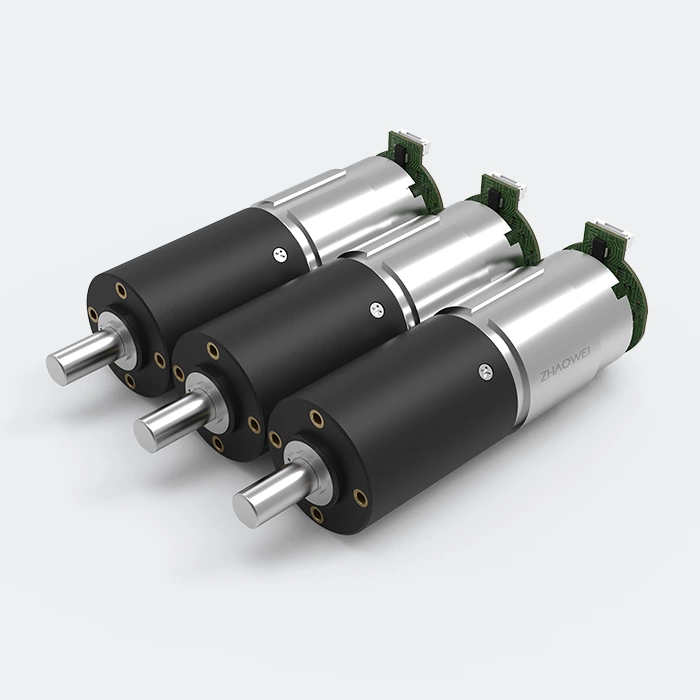

32 mm Plastic Planetary Gearbox

Modèle:ZWBPD032032

puissance transmissible maximale
2.8W
couple continu maximum
2.5Nm
Demande Feuille de date pdf
32 mm Plastic Planetary Gearbox
32 mm Plastic Planetary Gearbox
32 mm Plastic Planetary Gearbox
32 mm Plastic Planetary Gearbox
32 mm Plastic Planetary Gearbox
32 mm Plastic Planetary Gearbox

Gearbox Specifications:

Bearing Porous bearing Rolling bearing
Axial Endplay ≤ 0.3 mm ≤ 0.3 mm
Radial Loading on Output Shaft ≤ 50 N ≤ 100 N
Operating Temperature -30℃ ~ +100℃

Parameters：

Gearbox Stages 2 3 4
Reduction Ratio 16/23/33 67/94/133/188 272/383/541/764/1078
Max Rated Torque (gf.cm max) 30,000 30,000 30,000
Max Instant Torque (gf.cm max) 80,000 80,000 80,000
Gearbox Efficiency (%) 73 65 58
Length (mm) 35.7 45.7 55.7
Gear backlash ≤ 3° Customizable

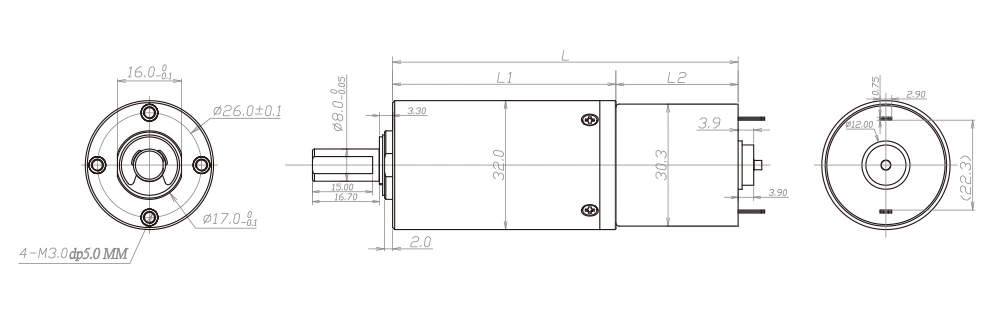

Drawing:

PD32mm technical parameters

Motor Specifications:

Motors (Optional) Brushed DC Motor, Brushless DC Motor
Voltage (Optional) 3-24 V
Input Speed ≤ 12,000 rpm
Current 300 mA max

Performance Data:

Model Rated Speed
(rpm)		  Max Speed
(rpm)		 Max Rated Torque (gf.cm) Max Instant Torque
(gf.cm)		 Gear Ratio  Length
 (L1)
(mm)		 Overall Length
(L)
(mm)
ZWBPD032032-4 1875 7500 30000 80000 4 25.7 68.2
ZWBPD032032-6 1250 5000 30000 80000 6
ZWBPD032032-16 469 1875 30000 80000 16 35.7 78.2
ZWBPD032032-24 313 1250 30000 80000 24
ZWBPD032032-33 227 909 30000 80000 33
ZWBPD032032-67 112 448 30000 80000 67 45.7 88.2
ZWBPD032032-94 80 319 30000 80000 94
ZWBPD032032-133 56 226 30000 80000 133
ZWBPD032032-188 40 160 30000 80000 188
ZWBPD032032-272 28 110 30000 80000 272 55.7 98.2
ZWBPD032032-383 20 78 30000 80000 383
ZWBPD032032-540 14 56 30000 80000 540
ZWBPD032032-763 10 39 30000 80000 763
ZWBPD032032-1076 7 28 30000 80000 1076

* The above specifications are subject to change without prior notice. They are for reference only and can be customized as required.
