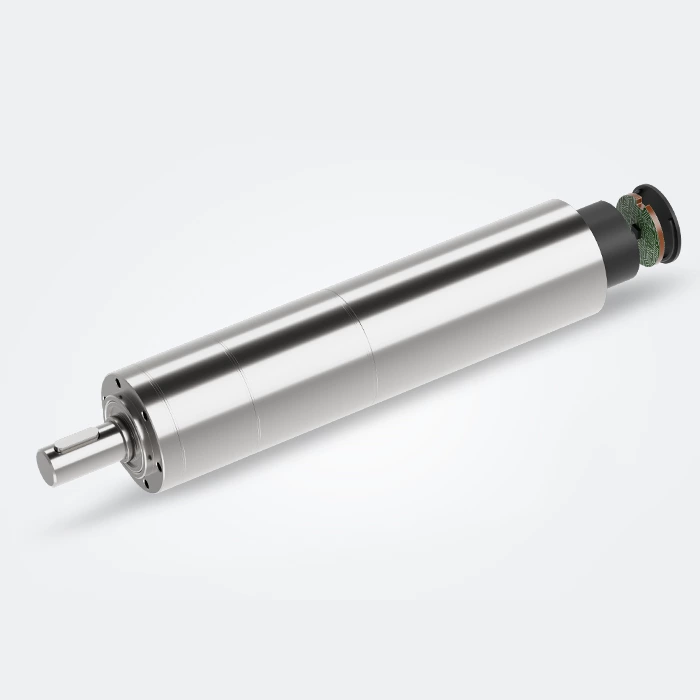

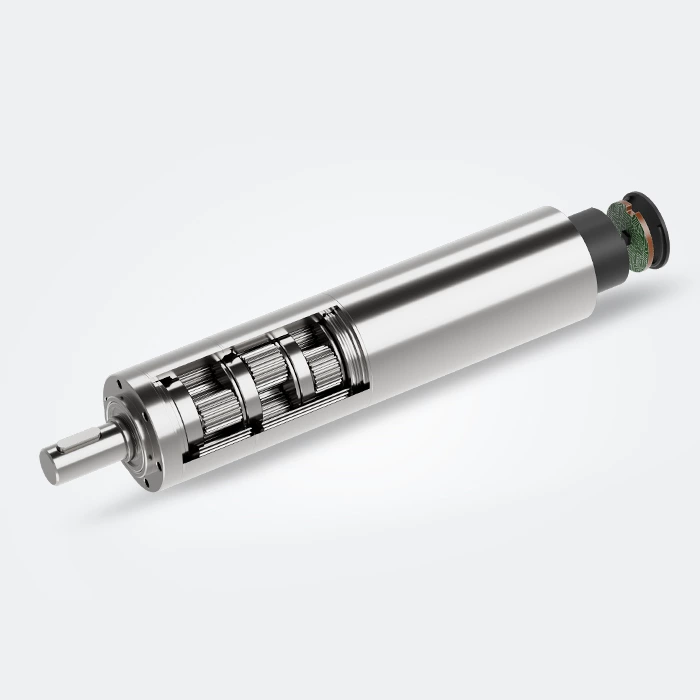

18V Gear Motor (32 mm)
Modèle: ZWSMD032032
Gearbox Specifications: Bearing Porous bearing Rolling bearing Axial Endplay ≤ 0.1 mm ≤ 0.1 mm Radial Loading on Output Shaft ≤ 50 N ≤ 100 N Operating Temperature -20℃ ~ +85℃
- Tension
- 24 V
- Vitesse nominale
- 3-1051 rpm
- Température de fonctionnement
- -40…+100℃
- Ratio de réduction
- 3.9-1526:1
- puissance transmissible maximale
- 242 W
- couple continu maximum
- 12.6 Nm
- vitesse d'entrée continue maximale
- 6000 rpm
- roulement en sortie
- Roulement à billes
- Max. efficacité (%)
- 87-96
Paramètre：
| Getriebestufen | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Max. kontinuierliches Abtriebsdrehmoment (Nm) | 2.20 | 4.80 | 10.40 | 12.60 |
| Max. kurzzeitiges Abtriebsdrehmoment (Nm) | 2.70 | 6.00 | 13.00 | 16.00 |
| Übersetzungsverhältnis | 3.9, 5.3 | 16，21，26，28，35 | 62, 83, 103，111, 138， 150，172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794, 913, 987, 1135, 1227, 1526 |
| Außendurchmesser (mm) | 32 | |||
| Getriebelänge (mm) | 32.0 | 47.0 | 62.0 | 77.0 |
| Maximaler Wirkungsgrad (%) | 96 | 93 | 90 | 87 |
| Empfohlener Temperaturbereich (℃) | -40~+100 | -40~+100 | -40~+100 | -40~+100 |
| Max. Getriebegewicht (g) | 167 | 231 | 287 | 350 |
| Max. Übertragungsleistung (Dauerbetrieb) (W) | 242 | 160 | 70 | 25 |
| Max. Übertragungsleistung (kurzzeitig) (W) | 300 | 160 | 85 | 30 |
| Mittleres Leerlaufspiel (°) | 0.4 | 0.7 | 0.8 | 0.8 |
| Max. axiale Belastung (dynamisch) (N) | 110 | 110 | 110 | 110 |
| Max. radiale Belastung (4 mm vom Flansch) (N) | 150 | 200 | 250 | 250 |
| Abtriebslager | Kugellager | |||
| Axialspiel (mm) | 0~0.1 | |||
Mókuài huà zhuāngpèi:

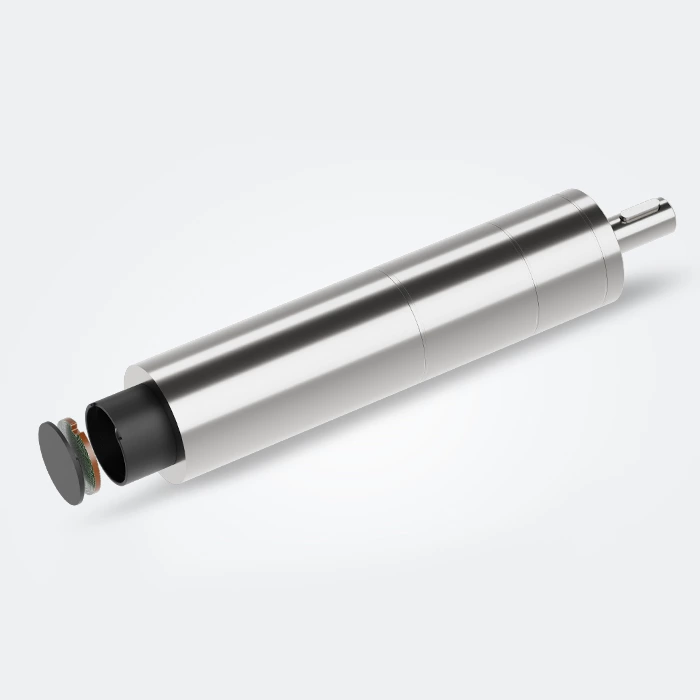

Assemblage modulaire:
| Kombiniertes Produkt | Modèle | Serie | |
|---|---|---|---|
| Bürstenloser Motor | Φ30 mm Kernloser Motor mit Kohlebürsten | 1-4 | |
| Bürstenloser Motor | Φ32 mm Kernloser bürstenloser Motor | 1-4 | |
| encoder | CB-ST-22 | Magnetisch | |

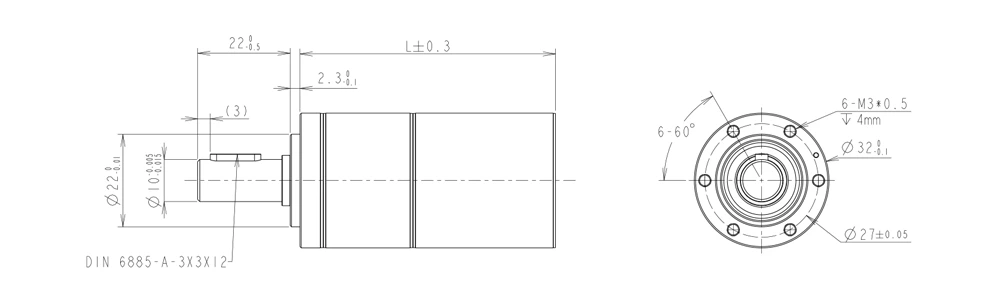

Leistungsdaten:
| Modèle | Tension nominale | Données à vide | Données en charge | Longueur totale | Couple nominal du réducteur | Couple instantané du réducteur | Rapport de réduction | Longueur du réducteur L1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vitesse à vide | Courant à vide | Vitesse en charge | Courant en charge | Couple | |||||||
| (V) | （rpm） | (mAmax) | （rpm） | （mAMax） | （N.m） | (mm) | (NM) | (NM) | / | (mm) | |
| ZWSMD032032-3.9-X | 24.0 | 1286 | 150 | 1051 | 1.0 | 0.097 | 74.0 | 2.2 | 2.7 | 3.9 | 32.0 |
| ZWSMD032032-5.3-X | 24.0 | 1068 | 150 | 774 | 1.0 | 0.132 | 5.3 | ||||
| ZWSMD032032-16-X | 24.0 | 363 | 150 | 263 | 1.0 | 0.377 | 87.5 | 4.8 | 6.0 | 16 | 45.5 |
| ZWSMD032032-21-X | 24.0 | 270 | 150 | 196 | 1.0 | 0.507 | 21 | ||||
| ZWSMD032032-26-X | 24.0 | 217 | 150 | 157 | 1.0 | 0.630 | 26 | ||||
| ZWSMD032032-28-X | 24.0 | 201 | 150 | 146 | 1.0 | 0.681 | 28 | ||||
| ZWSMD032032-35-X | 24.0 | 162 | 150 | 117 | 1.0 | 0.847 | 35 | ||||
| ZWSMD032032-62-X | 24.0 | 92 | 150 | 67 | 1.0 | 1.439 | 103.5 | 10.4 | 13.0 | 62 | 61.5 |
| ZWSMD032032-83-X | 24.0 | 68 | 150 | 50 | 1.0 | 1.935 | 83 | ||||
| ZWSMD032032-103-X | 24.0 | 55 | 150 | 40 | 1.0 | 2.406 | 103 | ||||
| ZWSMD032032-111-X | 24.0 | 51 | 150 | 37 | 1.0 | 2.602 | 111 | ||||
| ZWSMD032032-138-X | 24.0 | 41 | 150 | 30 | 1.0 | 3.236 | 138 | ||||
| ZWSMD032032-150-X | 24.0 | 38 | 150 | 27 | 1.0 | 3.500 | 150 | ||||
| ZWSMD032032-172-X | 24.0 | 33 | 150 | 24 | 1.0 | 4.023 | 172 | ||||
| ZWSMD032032-186-X | 24.0 | 30 | 150 | 22 | 1.0 | 4.351 | 186 | ||||
| ZWSMD032032-231-X | 24.0 | 25 | 150 | 18 | 1.0 | 5.410 | 231 | ||||
| ZWSMD032032-243-X | 24.0 | 23 | 150 | 17 | 1.0 | 5.490 | 117.5 | 12.6 | 16.0 | 243 | 75.5 |
| ZWSMD032032-326-X | 24.0 | 17 | 150 | 13 | 1.0 | 7.383 | 326 | ||||
| ZWSMD032032-406-X | 24.0 | 14 | 150 | 10 | 1.0 | 9.180 | 406 | ||||
| ZWSMD032032-439-X | 24.0 | 13 | 150 | 9 | 1.0 | 9.929 | 439 | ||||
| ZWSMD032032-546-X | 24.0 | 10 | 150 | 8 | 1.0 | 12.345 | 546 | ||||
| ZWSMD032032-590-X | 24.0 | 10 | 150 | 8 | 1.0 | 12.600 | 590 | ||||
| ZWSMD032032-679-X | 24.0 | 8 | 150 | 7 | 1.0 | 12.600 | 679 | ||||
| ZWSMD032032-734-X | 24.0 | 8 | 150 | 7 | 1.0 | 12.600 | 734 | ||||
| ZWSMD032032-794-X | 24.0 | 7 | 150 | 6 | 1.0 | 12.600 | 794 | ||||
| ZWSMD032032-913-X | 24.0 | 6 | 150 | 5 | 1.0 | 12.600 | 913 | ||||
| ZWSMD032032-987-X | 24.0 | 6 | 150 | 5 | 1.0 | 12.600 | 987 | ||||
| ZWSMD032032-1135-X | 24.0 | 5 | 150 | 4 | 1.0 | 12.600 | 1135 | ||||
| ZWSMD032032-1227-X | 24.0 | 5 | 150 | 4 | 1.0 | 12.600 | 1227 | ||||
| ZWSMD032032-1526-X | 24.0 | 4 | 150 | 3 | 1.0 | 12.600 | 1526 | ||||
* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können nach Bedarf angepasst werden.
