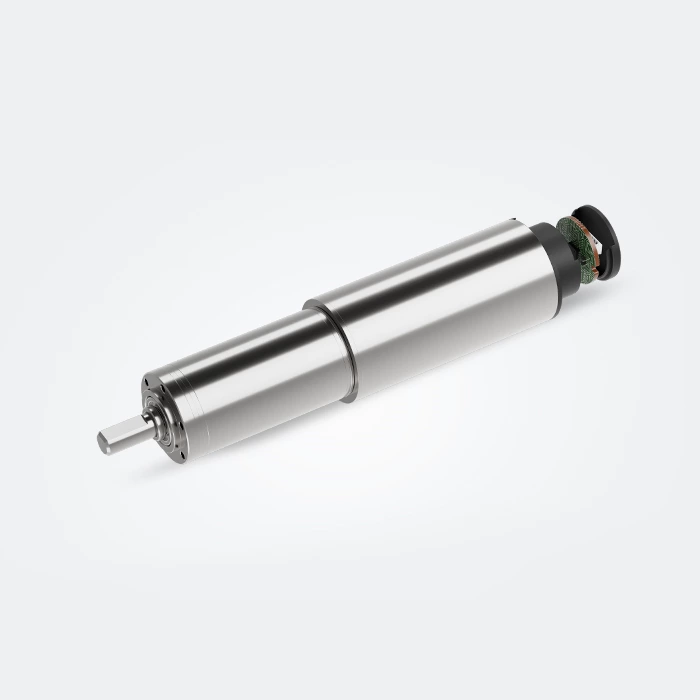

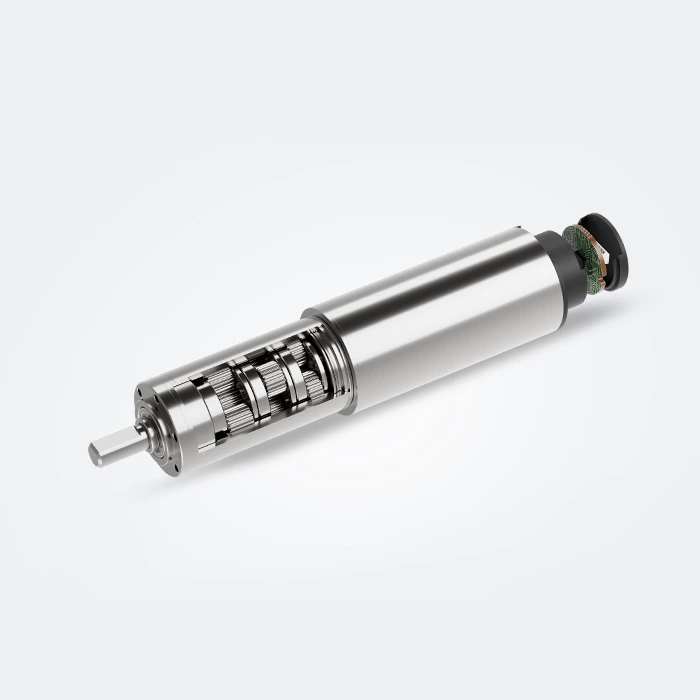

6V Gear Motor (19 mm)
Modèle: ZWSMD019019
Parameters： Gearbox number 2 3 4 MAX. Continuous output torque (Nm) 0.9 1.6 2 MAX. Instant mobilization torque (Nm) 1.15 2 2.5 Reduction ratio 16,21,26,28,35 62,83,103,111,138,150,172,186,231 243,326,
- Tension
- 12 V
- Vitesse nominale
- 3-331 rpm
- Température de fonctionnement
- -30…+100℃
- Ratio de réduction
- 16-1526:1
- puissance transmissible maximale
- 15 W
- couple continu maximum
- 2 Nm
- vitesse d'entrée continue maximale
- 14000 rpm
- roulement en sortie
- Roulement à billes
- Max. efficacité (%)
- 60-80
Paramètre：
| Étages du réducteur | 2 | 3 | 4 |
|---|---|---|---|
| Couple de sortie continu max. (Nm) | 0.9 | 1.6 | 2 |
| Couple de sortie instantané max. (Nm) | 1.15 | 2 | 2.5 |
| Rapport de réduction | 16,21,26,28,35 | 62,83,103,111,138,150,172,186,231 | 243,326,406,439,546,590,679,734,794,913,987,1135,1227,1526 |
| Diamètre extérieur (mm) | 19 | ||
| Longueur du réducteur (mm) | 29.9 | 37 | 41 |
| Rendement maximal (%) | 80 | 70 | 60 |
| Plage de température recommandée (℃) | -30~+100 | -30~+100 | -30~+100 |
| Poids max. du réducteur (g) | 40.2 | 60.2 | 62.2 |
| Puissance de transmission max. (continue) (W) | 15 | 7 | 2 |
| Puissance de transmission max. (instantanée) (W) | 19 | 9 | 3 |
| Jeu moyen à vide (°) | 0.7 | ||
| Charge axiale max. (dynamique) (N) | 40 | 40 | 40 |
| Charge radiale max. (à 4 mm de la bride) (N) | 100 | 120 | 120 |
| Roulement de sortie | Roulement à billes | ||
| Jeu axial (mm) | 0~0.1 | ||
Mókuài huà zhuāngpèi:
Assemblage modulaire:
| Produit combiné | Modèle | Série | |
|---|---|---|---|
| Moteur à courant continu | MP1931 Φ19mm Brosse en graphite | 2-4 | |
| Moteur à courant continu | 1625 Brosse en graphite | 2-4 | |
| Moteur sans balais | 2248 Moteur sans balais | 2-4 | |
| Encodeur | CB-ST-16 | Magnétique | |
Données de performance:
| Modèle | Tension nominale | Données à vide | Données en charge | Longueur totale | Couple nominal du réducteur | Couple instantané du réducteur | Rapport de réduction | Longueur du réducteur L1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vitesse à vide | Courant à vide | Vitesse en charge | Courant en charge | Couple | |||||||
| (V) | （rpm） | (mAmax) | （rpm） | （mAMax） | （N.m） | (mm) | (NM) | (NM) | / | (mm) | |
| ZWSMD019019-16 | 12 | 513 | 200 | 331 | 1.5 | 0.126 | 60.9 | 0.9 | 1.15 | 16 | 29.9 |
| ZWSMD019019-21 | 12 | 390 | 200 | 252 | 1.5 | 0.165 | 21 | ||||
| ZWSMD019019-26 | 12 | 315 | 200 | 204 | 1.5 | 0.204 | 26 | ||||
| ZWSMD019019-28 | 12 | 293 | 200 | 189 | 1.5 | 0.220 | 28 | ||||
| ZWSMD019019-35 | 12 | 234 | 200 | 151 | 1.5 | 0.275 | 35 | ||||
| ZWSMD019019-44 | 12 | 186 | 200 | 120 | 1.5 | 0.345 | 44 | ||||
| ZWSMD019019-62 | 12 | 132 | 250 | 85 | 1.6 | 0.426 | 68 | 1.6 | 2 | 62 | 37 |
| ZWSMD019019-83 | 12 | 99 | 250 | 64 | 1.6 | 0.570 | 83 | ||||
| ZWSMD019019-103 | 12 | 80 | 250 | 51 | 1.6 | 0.707 | 103 | ||||
| ZWSMD019019-111 | 12 | 74 | 250 | 48 | 1.6 | 0.762 | 111 | ||||
| ZWSMD019019-138 | 12 | 59 | 250 | 38 | 1.6 | 0.948 | 138 | ||||
| ZWSMD019019-150 | 12 | 55 | 250 | 35 | 1.6 | 1.030 | 150 | ||||
| ZWSMD019019-172 | 12 | 48 | 250 | 31 | 1.6 | 1.181 | 172 | ||||
| ZWSMD019019-186 | 12 | 44 | 250 | 28 | 1.6 | 1.277 | 186 | ||||
| ZWSMD019019-231 | 12 | 35 | 250 | 23 | 1.6 | 1.586 | 231 | ||||
| ZWSMD019019-243 | 12 | 34 | 250 | 22 | 1.6 | 1.600 | 243 | ||||
| ZWSMD019019-326 | 12 | 25 | 300 | 16 | 1.7 | 2.500 | 72 | 2 | 2.5 | 326 | 41 |
| ZWSMD019019-406 | 12 | 20 | 300 | 13 | 1.7 | 2.500 | 406 | ||||
| ZWSMD019019-439 | 12 | 19 | 300 | 12 | 1.7 | 2.500 | 439 | ||||
| ZWSMD019019-546 | 12 | 15 | 300 | 10 | 1.7 | 2.500 | 546 | ||||
| ZWSMD019019-590 | 12 | 14 | 300 | 9 | 1.7 | 2.500 | 590 | ||||
| ZWSMD019019-679 | 12 | 12 | 300 | 8 | 1.7 | 2.500 | 679 | ||||
| ZWSMD019019-734 | 12 | 11 | 300 | 7 | 1.7 | 2.500 | 734 | ||||
| ZWSMD019019-794 | 12 | 10 | 300 | 7 | 1.7 | 2.500 | 794 | ||||
| ZWSMD019019-913 | 12 | 9 | 300 | 6 | 1.7 | 2.500 | 913 | ||||
| ZWSMD019019-987 | 12 | 8 | 300 | 5 | 1.7 | 2.500 | 987 | ||||
| ZWSMD019019-1135 | 12 | 7 | 300 | 5 | 1.7 | 2.500 | 1135 | ||||
| ZWSMD019019-1227 | 12 | 7 | 300 | 4 | 1.7 | 2.500 | 1227 | ||||
| ZWSMD019019-1526 | 12 | 5 | 300 | 3 | 1.7 | 2.500 | 1526 | ||||
* Les spécifications ci-dessus sont susceptibles d'être modifiées sans préavis. Elles sont fournies à titre indicatif et peuvent être personnalisées selon les besoins.
