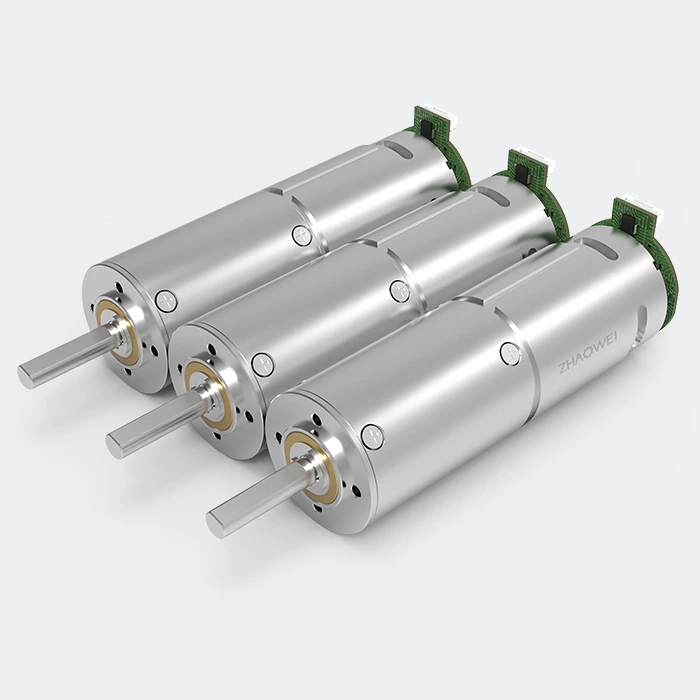

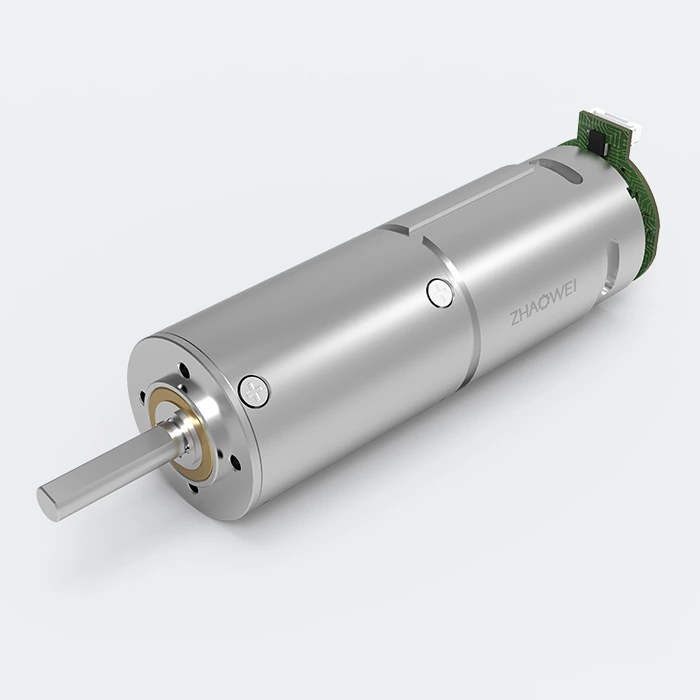

38mm Réducteur planétaire en métal
Modèle: ZWMD038038
· Couple maximal pour les motoréducteurs miniatures

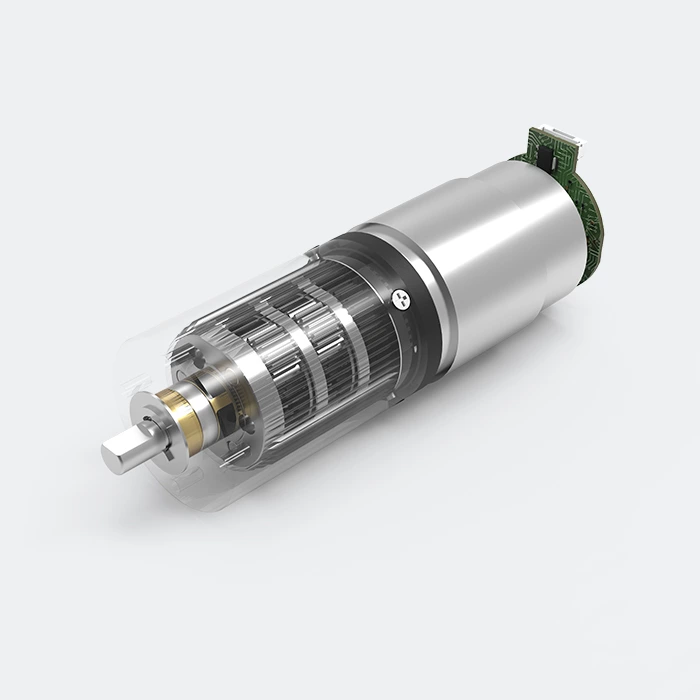

· Conception renforcée du réducteur planétaire
· Adapté aux applications à charges extrêmes
- Tension
- 3-24V
- Vitesse nominale
- 4-1525rpm
- Température de fonctionnement
- -20…+100℃
- Ratio de réduction
- 4-1526
- puissance transmissible maximale
- 13.3W
- couple continu maximum
- 8Nm
Feuille de date pdf
Spécifications du réducteur:
| Roulement | Palier fritté imprégné d'huile |
|---|---|
| Jeu axial | ≤0.1mm |
| Charge radiale de l’arbre de sortie | ≤300N |
| Température de fonctionnement | -20℃ ~ +100℃ |
Paramètre:
| Étages du réducteur | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Rapport de réduction | 16/23/33 | 16/23/33 | 67/94/133/188 | 272/383/541/764/1078 |
| Couple nominal maximal du réducteur (gf·cm) | 80,000 | 80,000 | 80,000 | 80,000 |
| Couple instantané du réducteur (gf·cm) | 240,000 | 240,000 | 240,000 | 240,000 |
| Rendement du réducteur(%) | 90 | 85 | 80 | 75 |
| Longueur(mm) | 30.7 | 73.7 | 56.7 | 69.7 |
| Jeu d’engrenage | ≤2° Personnalisable | |||

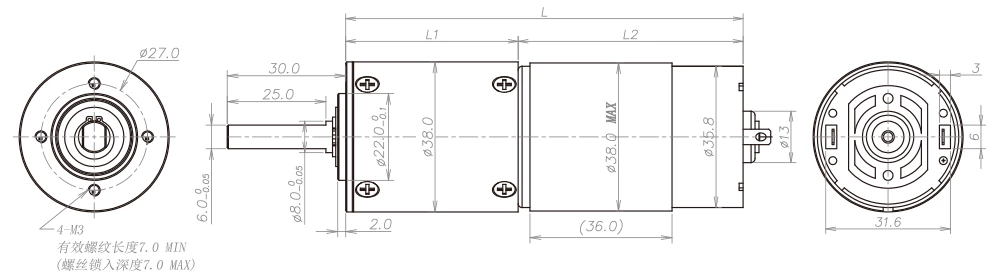

Dessin:
Spécifications du moteur:
| Moteurs (optionnels) | Moteur à courant continu à balais,Moteur à courant continu sans balais,Moteur pas à pas |
| Tension (optionnelle) | 3-24V |
| Vitesse d'entrée | ≤15,000rpm |
| Courant | 300mA max |
Données de performance:
Données de référence (Valeur nominale du moteur : 24V & 6100 rpm)Les données suivantes sont testées sur la base de la valeur nominale du moteur et sont fournies à titre indicatif uniquement.
| Modèle | Vitesse nominale (rpm) |
Vitesse maximale (rpm) |
Couple nominal maximal (gf.cm) |
Couple instantané maximal (gf.cm) |
Rapport de réduction | Longueur du réducteur (L1) (mm) |
Longueur totale (L) (mm) |
|---|---|---|---|---|---|---|---|
| ZWMD038038-4 | 1525 | 7500 | 80000 | 240000 | 4 | 30.7 | 87.7 |
| ZWMD038038-6.25 | 976 | 4800 | 80000 | 240000 | 6.25 | ||
| ZWMD038038-16 | 381 | 1875 | 80000 | 240000 | 16 | 43.7 | 100.7 |
| ZWMD038038-25 | 244 | 1200 | 80000 | 240000 | 25 | ||
| ZWMD038038-39 | 156 | 769 | 80000 | 240000 | 39 | ||
| ZWMD038038-64 | 95 | 469 | 80000 | 240000 | 64 | 56.7 | 113.7 |
| ZWMD038038-100 | 61 | 300 | 80000 | 240000 | 100 | ||
| ZWMD038038-156 | 39 | 192 | 80000 | 240000 | 156 | ||
| ZWMD038038-244 | 25 | 123 | 80000 | 240000 | 244 | ||
| ZWMD038038-256 | 24 | 117 | 80000 | 240000 | 256 | 69.7 | 126.7 |
| ZWMD038038-400 | 15 | 75 | 80000 | 240000 | 400 | ||
| ZWMD038038-625 | 10 | 48 | 80000 | 240000 | 625 | ||
| ZWMD038038-977 | 6 | 31 | 80000 | 240000 | 977 | ||
| ZWMD038038-1526 | 4 | 20 | 80000 | 240000 | 1526 |
* The above specifications are subject to change without prior notice. They are for reference only and can be customized as required.
