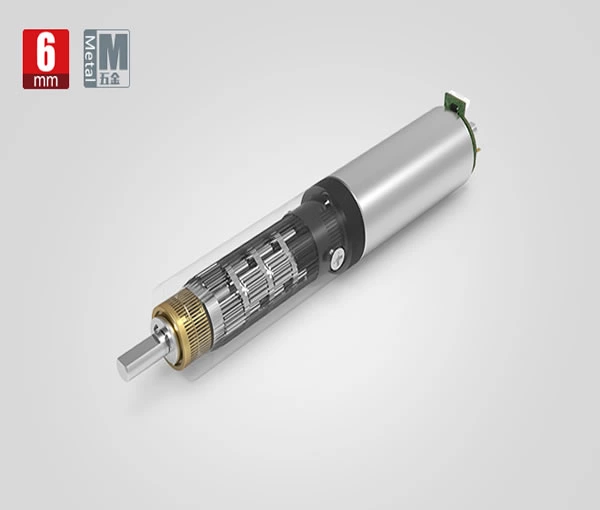

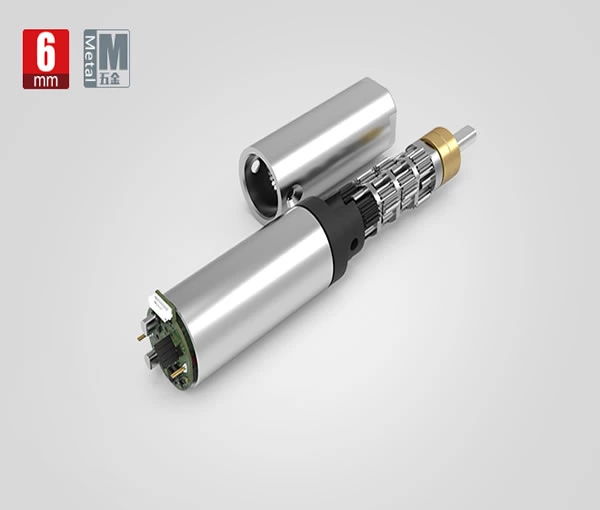

Moteur pas à pas 6mm

Modèle:

Tension
3-12V
Courant de charge
100mA
Vitesse nominale
4-1563 tr/min
Couple nominal max. (gf.cm)
250-600gf.cm
Couple nominal max. (mNm)
24.51-58.83mNm
Ratio de réduction
4.8-1707.9
Longueur totale
23,7-30,9 mm

Spécifications de la boîte de vitesses :

Palier Palier poreux Roulements à billes
Jeu axial axial ≤0.3mm ≤0.2mm
Chargement radial sur l'arbre de sortie ≤0.5N ≤5N
Température de fonctionnement -20℃ ~ +85℃

Paramètres:

Étapes de la boîte de vitesses 1 2 3 4
Ratio de réduction 5/6 23/31/41 110/148/198/266 531/711/952/1275/1708
Couple nominal maximal (gf.cm max) 330 330 330 600
Couple instantané maximum (gf.cm max) 87 74 63 56
Efficacité de la boîte de vitesses 87 74 63 56
Longueur 9.7 12.1 14.5 16.9

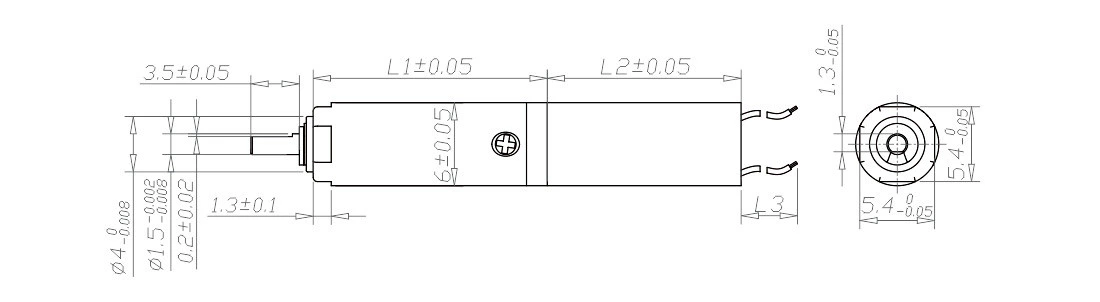

Dessin:

Dessin de boîte de vitesses de 6 mm

Spécifications du moteur :

Moteurs (facultatif) Moteur sans noyau, moteur pas à pas
Tension (facultatif) 3-12V
Vitesse d'entrée ≤30000tr/min
Courant 100mA maximum

Données de performance:

Modèle Vitesse nominale Vitesse maximale Couple nominal maximum Couple instantané maximum Ratio de réduction Longueur Longueur totale
  tr/min tr/min gf.cm gf.cm   millimètre millimètre
ZWBMD006006-5 1563 6250 330 800 4.8 9.7 23,7
ZWBMD006006-6 1166 4666 330 800 6.43 9.7 23,7
ZWBMD006006-23 326 1302 330 800 23.04 12.1 26.1
ZWBMD006006-31 243 972 330 800 30,86 12.1 26.1
ZWBMD006006-41 181 726 330 800 41.33 12.1 26.1
ZWBMD006006-110 68 271 330 800 110.6 14.5 28,5
ZWBMD006006-148 51 203 330 800 148.1 14.5 28,5
ZWBMD006006-198 38 151 330 800 198.4 14.5 28,5
ZWBMD006006-266 28 113 330 800 265.7 14.5 28,5
ZWBMD006006-531 14 57 600 1500 530.8 16.9 30,9
ZWBMD006006-711 11 42 600 1500 711.0 16.9 30,9
ZWBMD006006-952 8 32 600 1500 952.2 16.9 30,9
ZWBMD006006-1275 6 24 600 1500 1275.2 16.9 30,9
ZWBMD006006-1708 4 18 600 1500 1707.9 16.9 30,9

* Les spécifications ci-dessus sont susceptibles d'être modifiées sans préavis. Ils sont donnés à titre indicatif et peuvent être personnalisés selon les besoins.
